施工单位应注意

1、不随意往混凝土搅拌车内加水，施工路基不能有积水，更不可过量洒水做面层。防止增大水灰比而影响路面强度和耐磨性。

2、不漏振不过振，抹面应及时；出现泌水时不能简单采用撒干水泥粉的抹面处理方法。

3、终饰后的混凝土表面不能雨淋，在混凝土终凝后应立即采取覆盖措施(比如:草袋、麻袋、塑料薄膜等)；每天均匀洒水养护，始终保持混凝土处于潮湿状态，直至养护期满。

4、施工后要注意及时养护，既要防止混凝土表面硬化之前被雨水冲刷造成混凝土表面水灰比过大，又要防止混凝土中的水分在表层建立起强度之前散失。尤其是掺有粉煤灰或矿渣的混凝土，由于其早期强度较低，表层没有足够多的水化产物来封堵表层大的毛细孔，若不注意早期充分的湿养护，混凝土表层水分散失较快较多，表层水泥得不到充分的水化，亦会导致表层混凝土强度偏低，结构松散。通常，在混凝土接近终凝时，要对混凝土进行二次抹面(或压面)，使混凝土表层结构更加致密。

因此，施工与养护方法应根据不同的气候条件、不同强度等级的混凝土和不同品种的水泥而及时调整，保证混凝土在施工后至建立起足够的强度之前有充分的湿养护而又不出现严重的泌水。

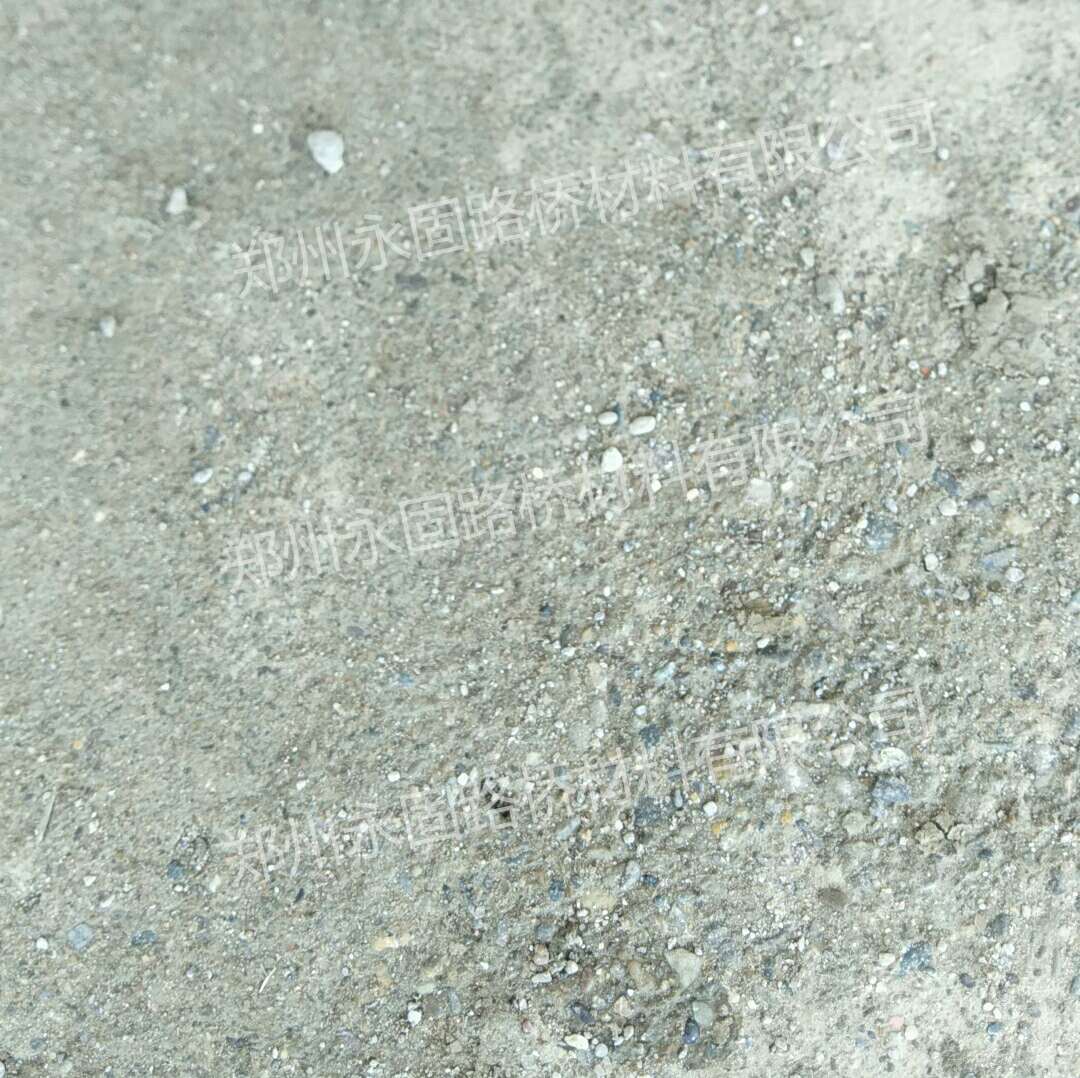

泌水引起的路面、地面起粉、起砂不影响混凝土的力学强度。混凝土路面、地面起灰、起砂的原因不是粉煤灰等在混凝土表面富集，起粉主要原因是在施工过程中混凝土泌水等各种因素，造成表层水灰比过大，虽水泥水化较充分，但表层结构疏松，强度太低或没有强度所致。

导致混凝土表层结构疏松、强度偏低的原因也可能是混凝土养护不当，施工早期水分散失过快， 形成大量的水孔，表层的水泥得不到足够的水分进行水化。

属于上述两种起粉原因的哪种原因可通过检验混凝土表层中水泥的水化程度来判别，即表层水泥水化程度较高主要是由于泌水所致，表层水泥水化程度较低，则主要是施工养护不当所致。

要避免混凝土表面出现起粉，应注意以下几点：

1、要使混凝土有足够的强度等级，特别是面层混凝土要有足够的强度。

2、保证新拌混凝土有合理的水灰比，特别是表面层的混凝土的水灰比，应避免各种加大混凝土面层水灰比的操作方法。

3、新拌混凝土本身要具有较好的保水性，防止严重的泌水导致混凝土表层水灰比过大。

混凝土路面、地面施工中要从配合比及组成材料的选择出发，要注意控制水灰比不宜过大、外加剂不要过掺，以及凝结时间要适宜。水泥的凝结时间不宜过长，比表面积不宜过小；砂、石集料要符合国家质量要求，尤其要注意砂中0.315mm以下的颗粒含量，不宜使用细砂。

4、施工过程要防止振捣过度造成混凝土严重的离析与泌水。

5、注意及时养护，既要防止混凝土表面硬化之前被雨水冲刷造成混凝土表面水灰比过大，又要防止混凝土中的水分在表层建立起强度之前散失。尤其是掺有粉煤灰或矿渣的混凝土，养护时间不少于l4天。
